VFFS makinelerinin kompakt ve yerden tasarruf sağlayan yapısının yanı sıra film biçimli torbaların kullanıldığı ekonomik ve verimli paketleme çözümleri, bu makinelerin çeşitli sektörlerde yaygın olarak kullanılmasını sağlamıştır.
Dikey Form Dolum Makinelerinin nasıl çalıştığını anlamak ister misiniz? VFFS Makinelerinin bileşenlerinin işlevleri ve özellikleri hakkında bilgi edinmek ister misiniz? Bu yazıda size Dikey Form Dolum Makinelerinin, rulo filmden bitmiş torbaya kadar olan paketleme sürecini tanıtacağım.
Dikey Form Doldurma ve Kapatma Makinesi çalışma prensibi
Yaka tipi dolum ve mühürleme paketleme makinesi olarak da bilinen Dikey Form Dolum ve Mühürleme Makinesi, granüller, tozlar, sıvılar ve macunlar gibi çeşitli malzemeleri torbalarda paketlemek için uygundur. Makine plastik film rulolarını torbalara dönüştürür, ardından torbayı kapatmadan önce bir ölçüm sistemi kullanarak ürünün önceden belirlenmiş ağırlığını veya hacmini ölçer ve eksiksiz bir paket oluşturur.
Film Çözme / Film Çekme
Rulo film, harici bir film serbest bırakma cihazı aracılığıyla çözülür ve bir servo motorlu konveyör bandı tarafından çekilir.
- Otomatik film hizalama işlevi: Makine, doğru hizalamayı sağlamak ve ambalajın yanlış hizalanmasını önlemek için filmi otomatik olarak ayarlar.
- EPC (Kenar Konum Kontrolü): EPC sistemi filmin merkez hizalamasını ayarlamak için kullanılır. “Sol” veya “sağ” tuşuna basıldığında, filmin konumunu ayarlamak için film çerçevesi hareket eder ve filmin merkeziyle hizalanır.
- Kontrol paneli: Operatörler, şekillendirme işlemi sırasında filmin doğru şekilde çözülmesini sağlamak için dokunmatik ekran aracılığıyla filmin gerginliğini ve takibini ayarlayabilir.
Kod Baskısı
Kodlayıcı, plastik film, PP, OPP, kağıt torbalar, etiketler vb. için uygundur ve makineden geçerken film üzerine parti numaralarını, üretim tarihlerini ve son kullanma tarihlerini yazdırmak için VFFS makinelerine entegre edilmiştir.
#1 Mürekkebin ambalaj malzemesine doğru şekilde yapışmasını sağlamak için yatay ve dikey yapıştırma çubuklarının yanı sıra tarih kodlayıcıyı da gerekli sıcaklığa ayarlayın.
#2 Kodlayıcının baskı hızını makinenin paketleme hızı ile senkronize edin.
Torba Uzunluk Ayarı
Kontrol paneli aracılığıyla hedef torba uzunluğunu ayarlayın, filmi çekmek için servo motor sürücü hızını ayarlayın. Bir VFFS makinesinde torba uzunluğunu ayarlarken aşağıdaki faktörlerin göz önünde bulundurulması gerekir:
Film Konumlandırma Yönteminin Seçilmesi:
Film Konumlandırmanın dokunmatik ekranda seçilebilen iki seçeneği vardır: renk işareti uzunluğu (foto-elektrik göz) ve kodlayıcı uzunluğu.
Renk işareti uzunluğu (foto-elektrik göz):
Genellikle basılı filmlerin üzerinde renk işaretleri bulunur. Foto-elektrik göz, film üzerindeki bu renk işaretlerini algılar. Torba uzunluğu, renk işaretleri arasındaki mesafeye göre belirlenir. Filmin kesim konumu, basılı tasarımın kesilmesini önlemek için renk işareti noktalarına göre ayarlanabilir.
Kodlayıcı uzunluğu:
Kodlayıcı uzunluğunun seçilmesi, ambalaj uzunluğunun ekranda doğrudan değiştirilmesine olanak tanır. Uzunluk, kaydırıldıkça algılanır ve üretilen torbanın boyutunu hemen değiştirir (torba genişliğinin değiştirilmesi, şekillendirme ünitesinin değiştirilmesini gerektirir). Kesilen filmin uzunluğu doğrudur, ancak kesme konumu ayarlanamaz, bu da filmin basılı tasarımının kesilmesine neden olabilir.
Birinci ve İkinci Çekme Film
Torbanın filmi iki kez esnetmesi gerektiğinde, ikinci esneme uzunluğunu buradan ayarlayın (toplam esneme uzunluğu = ilk esneme uzunluğu + ikinci esneme uzunluğu).
Film Direncini Düşünün
Film ve makine arasında sürtünme direnci vardır ve bu da gerçek ambalaj poşeti uzunluğunu etkiler. (Daha kalın filmler daha büyük dirence sahiptir).
Ambalaj torbası uzunluğu ayarlanan doğru uzunluğa ulaşmazsa, istenen doğru uzunluk elde edilene kadar düzeltme verilerini ayarlayın.
Malzeme Yükseltme / Tartma
VFFS paketleme makineleri, malzeme kaldırma ve tartma için kaldırma sistemleri ve ölçüm sistemleri ile donatılmıştır.

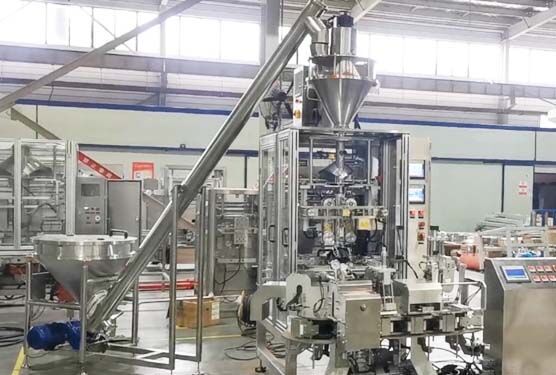

Malzeme Kaldırma Sistemi:
Paketlenmiş malzemeyi yerden paketleme makinesinin üzerindeki tartım hunisine taşır. Granül, toz ve sıvı/yapıştır tiplerine ayrılabilir.
Granül malzeme: Z tipi elevatör, Büyük eğimli elevatör, tek kovalı elevatör, kovalı elevatör
Toz malzeme: vidalı elevatör, vakumlu elevatör
Malzeme Tartım Sistemi:
Malzeme hazneye kaldırılır ve ayarlanan ambalaj ağırlığına göre ölçülür.
En yaygın kullanılan ölçüm sistemleri şunlardır:
Kombine teraziler (şekerler, kurabiyeler, kahve çekirdekleri, cipsler, kuruyemişler, dondurulmuş gıdalar, sebzeler vb. dahil olmak üzere granül, pul, blok ve şerit malzemeleri hızlı ve doğru ölçümle tartmak için).
Vidalı dozajlama makineleri (un, kahve tozu, protein tozu, katkı maddeleri vb. tozlar için).
2 kafalı/4 kafalı/6 kafalı lineer teraziler (ince granüller veya kaba tozlar, pirinç, şeker, tuz, çamaşır deterjanı, kahve tozu için, kombinasyon terazilerinden daha geniş bir ölçüm aralığı, kabul edilebilir doğruluk, kombinasyon terazilerinden biraz daha yavaş hız, farklı malzemelere göre uyarlanmış).
Sıvılar veya macunlar için pistonlu dolum makineleri kullanılır (veya yüksek doğruluk, geniş aralık, hızlı hız, ancak daha yüksek fiyat için servo kontrollü döner pompalar).
Torba Şekillendirme
Film çözüldükten sonra, ayarlanan torba uzunluğuna göre gerilir ve kesilir ve ardından farklı şekillendirme yaka cihazları kullanılarak torbalara dönüştürülür. Operatörler, farklı şekillendirme cihazlarını değiştirerek ambalaj poşetlerinin genişliğini değiştirebilir.
Filmin kenarları dikey olarak üst üste biner ve ambalaj poşetinin arka contasını oluşturmak için birbirine ısıyla yapıştırılır. VFFS makinelerinin ayarları aracılığıyla seçim için farklı arka mühür formları mevcuttur.

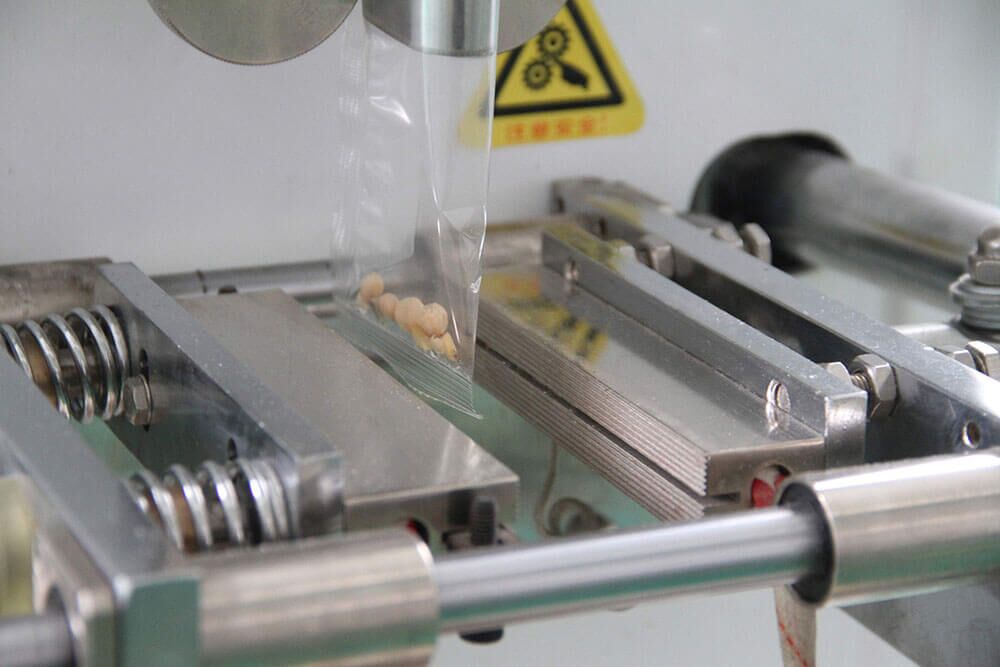

Torba Dolum ve Mühürleme
Dozaj besleme sistemi, malzemeleri ambalaj torbası şekillendirme alanına gönderir. Torba doldurulduktan sonra, mühürleme kelepçesi torbanın üstünü kapatarak bir torba için üst mühür ve bir sonraki torba için alt mühür oluşturur.
İşte torba mühürlemenin özellikleri:
- Sızdırmazlık çenelerinin ayarlanabilir sızdırmazlık süresi ve basınç ayarları, torba sızdırmazlığının kalitesini garanti eder. （Farklı filmlerin kalınlığı, film eritme ve sızdırmazlığın hızını ve etkinliğini etkileyecektir.)
- Ağır hizmet tipi çene tertibatı, şok emilimi ve gürültü azaltma için bir tampon ile donatılmıştır.
- Yapıştırma istasyonu, hem yatay hem de dikey yapıştırmalar için yapıştırma sıcaklığını kontrol etmek için çok önemli olan sıcaklığı bağımsız olarak ayarlayabilir. Bu, farklı ısı yalıtımlı film türleri için geçerlidir. (Kompozit film yapıştırmada, yapıştırma için sabit sıcaklıkta ısıtma çubukları kullanılır; PE film, direnç tellerinin anında ısıtılmasıyla yapıştırılır ve hassas sıcaklık kontrolü gerektirir – çok yüksek bir sıcaklık PE filmi eritebilir, çok düşük bir sıcaklık ise yetersiz yapıştırmaya neden olabilir).
- Opsiyonel özellikler arasında kenar katlama cihazı (ambalaj poşeti üzerinde kıvrımlar oluşturur), delme cihazı (kelebek delikler, yuvarlak delikler, sap delikleri) ve nitrojen yıkama cihazı (ürünün korunması için) bulunur.

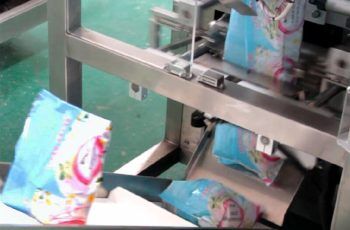

Torba Çıkışı
Makinenin kesme cihazı, sızdırmaz sürekli ambalaj poşetlerini ayırır ve kesilen ambalaj poşetleri bir konveyör bant aracılığıyla paletler, kontrol terazileri, metal dedektörleri, kutulama ekipmanları vb. gibi aşağı akış ekipmanlarına taşınır.
